Dichtungen laserschneiden ? nach Mass

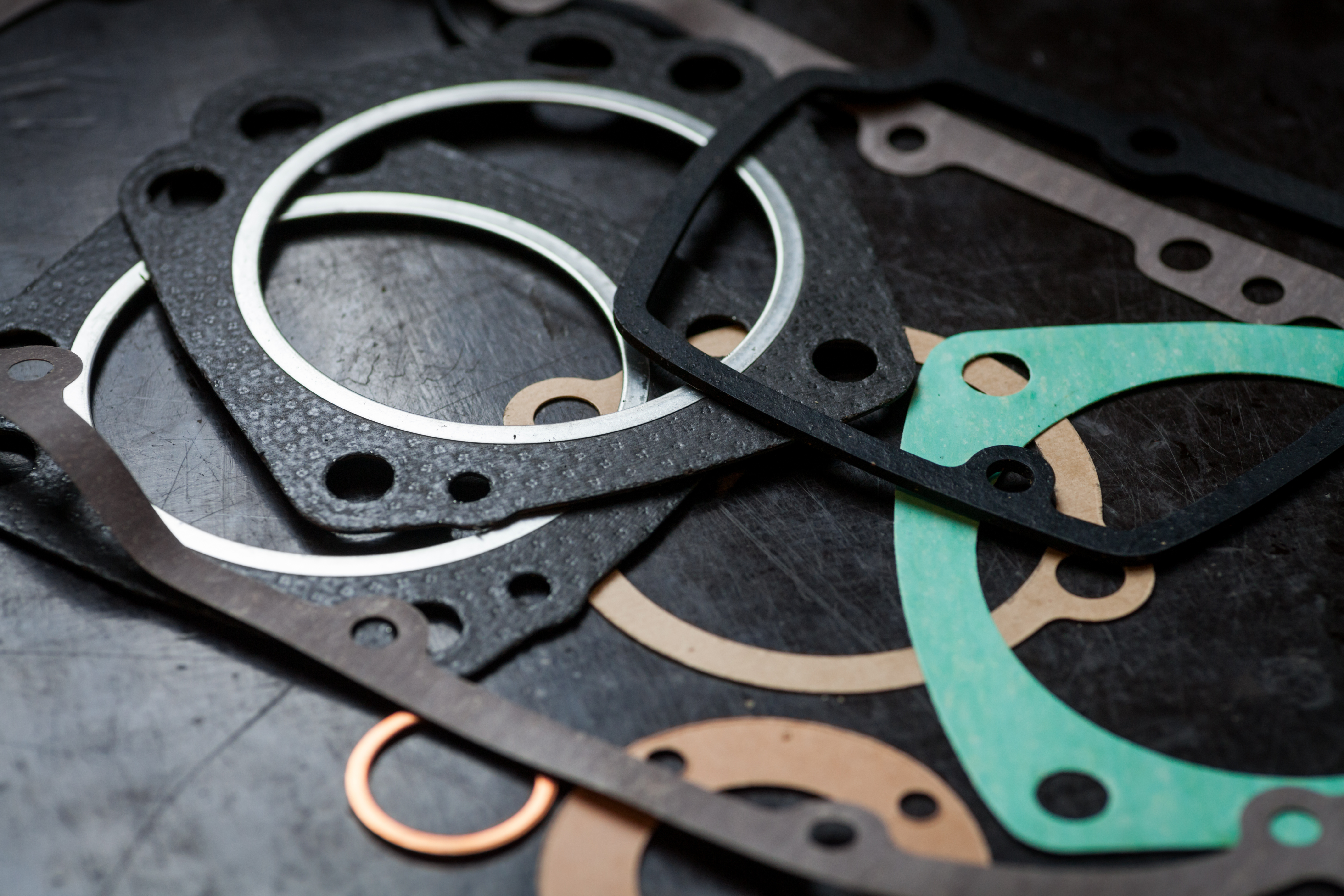

Dichtungen laserschneiden – Flachdichtungen nach Mass, werkzeuglos und präzise.

Für Maschinenbau, Apparatebau und technische Beschaffung stehen massgeschneiderte Flachdichtungen im Fokus, die ohne Stanzwerkzeug, ohne lange Vorlaufzeiten und ab Stück eins wirtschaftlich umsetzbar sind. CAESS Laser schneidet Dichtungen aus Gummi, EPDM, Silikon, Neopren, Kork und Schaumstoff präzise nach CAD-Daten, Zeichnung oder Musterdichtung — reproduzierbar bis in die wiederkehrende Serie.

Dichtungen, die passen – ohne Umweg über Stanzwerkzeug und Mindestmenge

Entscheidend ist der Unterschied zwischen einer Dichtung vom Stanzwerkzeug und einem werkzeuglos produzierten Laserzuschnitt — in Vorlaufzeit, Flexibilität und Wirtschaftlichkeit bei kleinen Stückzahlen. Gerade für Ersatzdichtungen, Prototypen und Sondergeometrien ist das Laserschneiden die direkte Alternative zur klassischen Stanztechnik: kein Werkzeugbau, keine Mindestmenge, keine langen Wartezeiten.

Materialeignung

Gummi, EPDM, Silikon, Neopren, Kork und Schaumstoff präzise zugeschnitten

Der CO2-Laser eignet sich für eine breite Palette weicher und halbharter Dichtungsmaterialien. Enge Innenradien, feine Stege und komplexe Aussenkonturen sind ohne Mehraufwand umsetzbar, weil der Laserstrahl kontaktlos arbeitet und keine Quetschkräfte auf das Material ausübt.

Gummi (NBR), EPDM, Silikon, Neopren (CR)
Kork, Zellkautschuk, Schaumstoff und Moosgummi
Klingsersil-ähnliche Faserdichtungen auf Anfrage klärbar

Datengrundlage

CAD-Daten, Zeichnung oder Musterdichtung als Ausgangspunkt

CAESS Laser arbeitet mit dem, was vorhanden ist: Vektordaten werden direkt übernommen, Bemasskizzen werden digitalisiert, und vorhandene Musterdichtungen können eingeschickt oder vermessen und als Schnittvorlage aufgenommen werden. Für wiederkehrende Aufträge werden Schnittdaten archiviert.

DXF, AI, PDF (Vektorkurven) direkt verarbeitbar
Bemasskizze oder Musterdichtung als Ausgangspunkt möglich
archivierte Schnittdaten für Nachbestellungen

Serienfähigkeit

Vom Einzelstück und Ersatzteil bis zur wiederholbaren Kleinserie

Maschinenrevisionen, Prototypenläufe und kurzfristige Ersatzbeschaffungen haben eines gemeinsam: Die benötigte Menge ist klein, aber der Termin ist fix. Da beim Laserschneiden keine Werkzeugkosten anfallen, ist das Einzelstück genauso wirtschaftlich kalkulierbar wie eine Kleinserie.

Einzelstücke und Ersatzdichtungen ohne Mehrkosten
Kleinserien mit reproduzierbarer Schnittqualität
Nachbestellungen auf Basis archivierter Schnittdaten

Worauf es bei dieser Anwendung fachlich ankommt

Werkzeuglosigkeit als echter Kostenvorteil

Bei der Stanztechnik entstehen Werkzeugkosten, die sich erst ab einer bestimmten Stückzahl amortisieren. Der Laserzuschnitt hat keine Einrichtkosten in diesem Sinn — jede Geometrie ist direkt aus der Datei umsetzbar. Für Sondergeometrien, Einzelteile und Muster ist das ein direkter wirtschaftlicher Vorteil.

Kontaktloser Schnitt schützt das Material

Weiche Dichtungsmaterialien reagieren empfindlich auf mechanische Druckbelastung. Der Laser arbeitet berührungslos und übt keine Quetschkräfte aus — das Ergebnis ist eine saubere Schnittkante ohne Materialdeformation, besonders relevant bei weichen Silikonen, Schaumstoffen und Zellkautschuk.

Anschlussfähig an Beschaffung und Entwicklung

Dichtungszuschnitte bei CAESS Laser sind direkt anschlussfähig an bestehende Entwicklungs- und Beschaffungsprozesse: DXF-Daten aus dem CAD-System werden übernommen, Toleranzanforderungen werden vorab abgeglichen, und der Ablauf von der Anfrage bis zum Muster ist kurz und direkt.

Häufige Fragen

Welche Dichtungsmaterialien können mit dem CO2-Laser geschnitten werden?

CAESS Laser schneidet Flachdichtungen aus Gummi (NBR), EPDM, Silikon, Neopren (CR), Kork, Zellkautschuk und geeigneten Schaumstoffen. Nicht geeignet für den CO2-Laser sind Metall und PTFE. Bei unsicheren Materialien klären wir die Eignung vorab.

Kann ich eine vorhandene Dichtung als Muster einsenden, ohne CAD-Daten zu haben?

Ja. Eine vorhandene Dichtung kann als Muster eingeschickt oder vermessen werden. Wir erstellen daraus die benötigten Schnittdaten. Eine Skizze mit Bemasung ist ebenfalls ausreichend für einen Erstentwurf.

Gibt es eine Mindestmenge für Dichtungszuschnitte?

Nein. CAESS Laser arbeitet ohne Mindestmengen – vom Einzelstück bis zur Kleinserie. Das ist besonders relevant für Ersatzdichtungen, Prototypen und Maschinenrevisionen, bei denen kleine Mengen kurzfristig benötigt werden.

Welche Dateiformate werden für den Dichtungszuschnitt benötigt?

Vektordaten in DXF, AI oder PDF (Umrisse, keine Schriften) sind ideal. Alternativ genügt eine Skizze mit Bemasung oder eine vorhandene Musterdichtung zur Digitalisierung.

Wie präzise ist der Laserzuschnitt bei Dichtungen?

Die typische Schnitttoleranz liegt bei ±0,1 mm. Für Dichtungsanwendungen mit engen Passungen ist das ausreichend präzise. Bei kritischen Toleranzanforderungen klären wir dies vorab anhand der Zeichnung.

Was kostet eine Einzeldichtung nach Mass?

Der Preis hängt von Material, Konturenkomplexität und Stückzahl ab. Da keine Werkzeugkosten anfallen, ist auch das Einzelstück wirtschaftlich darstellbar. Eine Anfrage mit Skizze oder DXF-Datei reicht für eine Ersteinschätzung.

Lassen Sie uns Material, Kontur und Stückzahl für Ihren Dichtungszuschnitt abstimmen.

Wenn bereits Zeichnungen, DXF-Daten, eine Musterdichtung oder einfach die Bemasung der benötigten Geometrie vorliegen, kann die Machbarkeit und der schnellste Weg zum Zuschnitt in der Regel sofort beurteilt werden. Anfragen werden innerhalb von 24 Stunden beantwortet.
