Montagevorrichtungen, Prüflehren und Werkstückträger – kundenspezifisch aus Acryl, Holz und Kunststoff.

Für Fertigung, Montage und Qualitätssicherung stehen kundenspezifische Vorrichtungen, Lehren und Werkstückträger im Fokus – werkzeuglos, ab Stück eins und reproduzierbar nachbestellbar. CAESS Laser schneidet Montage- und Klebevorrichtungen, Prüf- und Positionierlehren sowie passgenaue Zwischenlager-Trays aus Acryl, Holz und technischen Kunststoffen – präzise nach CAD-Daten, Zeichnung oder eingeschicktem Muster.

Vorrichtung anfragen Laserschneiden ansehen

Vorrichtungen, die im Fertigungsalltag bestehen – passgenau, formstabil, wiederholbar

Eine gute Vorrichtung hält ein Bauteil exakt dort, wo es hingehört – beim Kleben, Verpressen, Prüfen oder Zwischenlagern. Der CO2-Laser schneidet Aufnahmen, Anschläge und Kavitäten direkt aus der Datei und lässt sich zu mehrlagigen Aufbauten schichten. So entstehen kundenspezifische Montage-, Prüf- und Lagerhilfen aus Acryl, Holz und Kunststoff – ab dem ersten Stück, ohne Werkzeugvorlauf und mit gleichbleibender Qualität bei Nachbestellungen.

Montage & Verklebung

Klebe-, Press- und Montagevorrichtungen für reproduzierbare Ergebnisse

Beim Kleben, Verpressen und Fügen entscheidet die exakte Position über das Ergebnis. Vorrichtungen aus Acryl oder Holz halten Bauteile winkel- und lagegenau, sorgen für gleichmässigen Anpressdruck und machen jeden Arbeitsschritt wiederholbar – statt von Hand ausgerichtet. Mehrlagige Aufbauten bilden auch komplexe Aufnahmen und Anschläge sauber ab.

Klebe- und Fügevorrichtungen mit definierten Anschlägen
Press- und Montagehilfen für gleichmässigen Anpressdruck
winkel- und lagegenaue Ausrichtung ohne manuelles Einmessen

Prüfen & Positionieren

Bohr-, Anriss- und Prüflehren für Fertigung und Qualitätssicherung

Lehren übertragen ein Mass reproduzierbar auf jedes Teil – ob Bohrbild, Anrisslinie oder Gut-/Schlecht-Prüfung. Aus formstabilem Acryl oder Kunststoff geschnitten, sitzen sie passgenau am Bauteil und liefern bei jedem Durchgang dasselbe Ergebnis. Ideal, wenn eine Kontur, Position oder Toleranz immer wieder gleich sein muss.

Bohr- und Anrisslehren für wiederkehrende Bohrbilder
Prüf- und Gut-/Schlecht-Lehren für die Qualitätssicherung
Positionier- und Montageanschläge für die Serienmontage

Transport & Zwischenlagerung

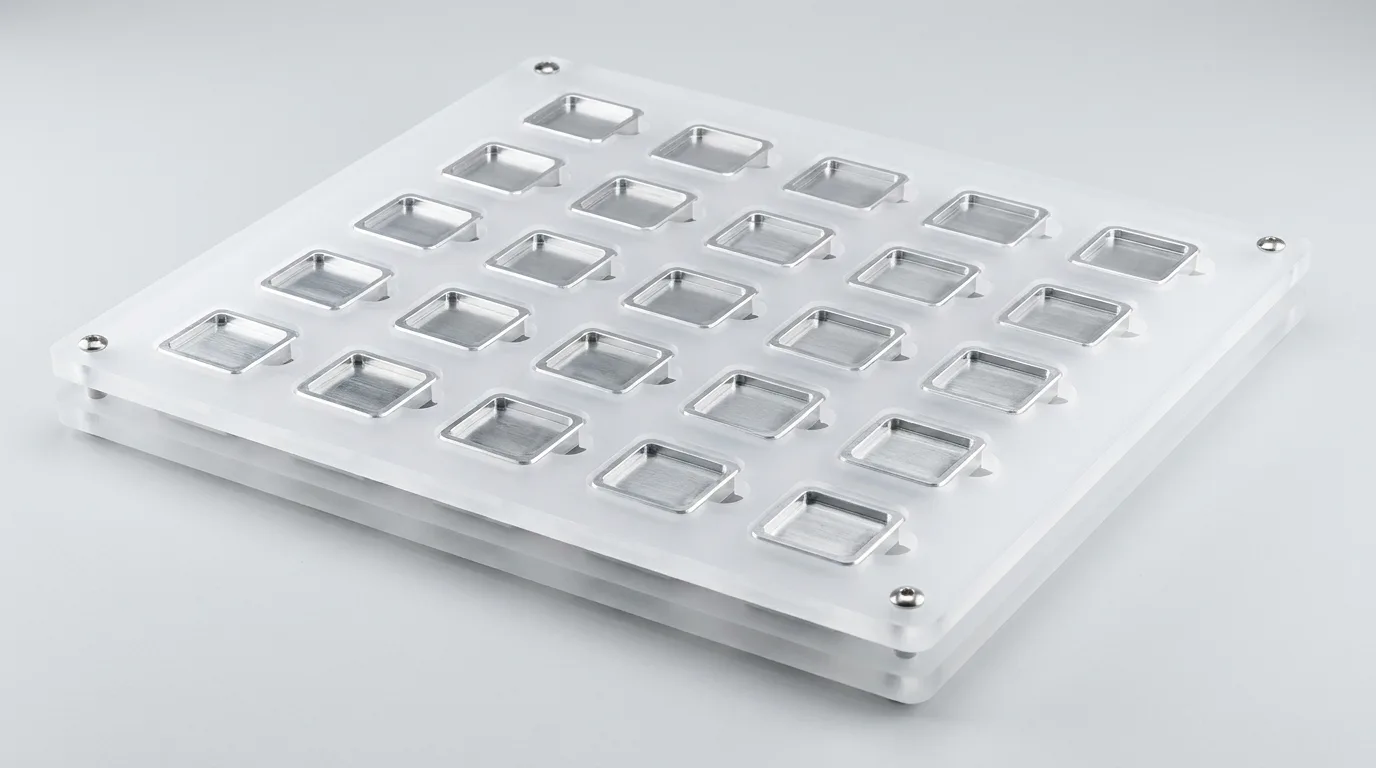

Werkstückträger und Zwischenlager-Trays mit passgenauen Kavitäten

Empfindliche oder kleinteilige Bauteile brauchen zwischen den Arbeitsschritten einen definierten Platz. Passgenau geschnittene Trays und Werkstückträger aus Acryl, Holz oder Schaumstoff nehmen jedes Teil in seiner eigenen Kavität auf – geordnet, geschützt und auf einen Blick vollständig. Das erleichtert Zwischenlagerung, Transport und Sortierung in der Fertigung.

Werkstückträger für definierte Zwischenlagerung
Transport- und Sortier-Trays mit bauteilgenauen Kavitäten
Shadow-Board-Prinzip für schnelle Vollständigkeitskontrolle

Worauf es bei dieser Anwendung fachlich ankommt

Passung entscheidet über die Funktion

Eine Vorrichtung ist nur so gut wie ihre Passung. Der Laserzuschnitt arbeitet mit rund ±0,1 mm Schnitttoleranz und folgt der Bauteilkontur direkt aus CAD-Daten oder dem eingeschickten Muster – Aufnahmen, Anschläge und Kavitäten sitzen beim ersten Versuch.

Materialwahl nach Beanspruchung

Acryl ist formsteif, sichtklar und ideal für Prüf- und Positionierlehren. Holzwerkstoffe sind günstig und stabil für Montagevorrichtungen. Technische Kunststoffe bringen Verschleiss- und Chemikalienbeständigkeit für den rauen Fertigungsalltag. Wir empfehlen das Material nach Einsatz, nicht nach Optik.

Werkzeuglos vom Prototyp bis zur Serie

Weil der CO2-Laser ohne Werkzeug arbeitet, ist die einzelne Testvorrichtung ebenso wirtschaftlich wie die Nachbestellung für weitere Arbeitsplätze. Einmal freigegebene Schnittdaten liefern jede Folgeserie in gleichbleibender Qualität.

Häufige Fragen

Was ist der Unterschied zwischen einer Vorrichtung und einer Schablone?

Eine Schablone ist meist eine flache Maske für Farbauftrag oder Markierung. Eine Vorrichtung (Jig bzw. Lehre) ist eine funktionale Aufnahme, die ein Bauteil hält, positioniert, prüft oder lagert – oft mehrlagig aufgebaut. Für flache Sprüh- und Siebdruckmasken ist unsere Seite zu Schablonen der richtige Einstieg.

Aus welchen Materialien fertigt CAESS Laser Vorrichtungen und Lehren?

Je nach Anwendung aus Acryl (formsteif, sichtklar), Holzwerkstoffen (günstig und stabil) oder technischen Kunststoffen (verschleiss- und chemikalienbeständig). Für Werkstückträger und Trays kommen zusätzlich Schaumstoffe für empfindliche Bauteile infrage.

Wie liefere ich die Daten für eine kundenspezifische Vorrichtung?

Am besten als Vektordatei (DXF, AI, PDF) oder als technische Zeichnung mit Massen. Liegt kein CAD vor, genügt oft ein eingeschicktes Musterteil oder eine bemasste Skizze – daraus leiten wir die Kontur ab und stimmen die Passung mit Ihnen ab.

Lohnt sich eine einzelne Vorrichtung oder braucht es eine Mindestmenge?

Es gibt keine Mindestmenge. Da der CO2-Laser werkzeuglos arbeitet, ist bereits die einzelne Vorrichtung wirtschaftlich – ebenso wie spätere Nachbestellungen für weitere Arbeitsplätze mit denselben Schnittdaten.

Vorrichtung anfragen

Lassen Sie uns Aufgabe, Bauteil und Material für Ihre Vorrichtung direkt abstimmen.

Ob Klebevorrichtung, Prüflehre oder Zwischenlager-Tray: Mit einer Zeichnung, DXF-Datei, einem Musterteil oder einer klaren Beschreibung der Aufgabe lässt sich Machbarkeit, Material und der schnellste Weg zur fertigen Vorrichtung meist sofort einschätzen.

Vorrichtung anfragen Laserschneiden ansehen
